当社は特注によるチェッカーや制御機器を
永年に渡って受注し生産していますが、
その中から短納期に応えられるようにと
ＰＬＤユニバーサル基板を製作しています。　

　　　　　

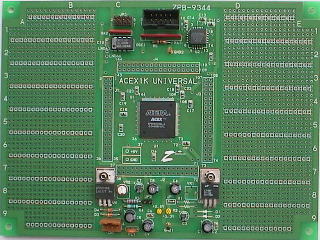

　　　　　　　　　　　ＺＰＢー９３４４



１、特注機器においてハード設計とＰＬＤソフト設計が並行的に作業が進められるため短納期の要求
　　に応えられます。

２、少量生産において低価格の要求に応えられます。

３、ＰＬＤ利用であるため入出力インターフェイス部以外の複雑な
　　動作回路を１チィップで構成できます。

４、ＰＬＤ利用であるため機能追加や変更などに柔軟な対応ができます。

　　　　　　
　　

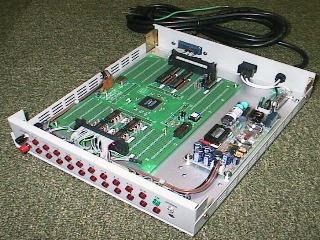

　　　　　ＰＬＤユヌバーサル応用例　　　ケ−ブルチェッカー



この製品はＰＬＤ回路と簡単な周辺回路で構成されています。
６本の１対１で接続されているケーブルの断線と線間ショート
をチェックしＧＯ/ＮＧの判定を表示します。

ＮＧの場合：どのピンが断線か、どのピンとどのピンがショート
　　　　　　　 しているかを示すＬＥＤが点灯すると同時にブザー
　　　　　　　 連続して鳴ります。

ＯＫの場合：全項目がＯＫであれば、緑のＬＥＤが点灯しチェック
　　　　　　　 終了を知らせるため瞬間的にブザーが鳴ります。
